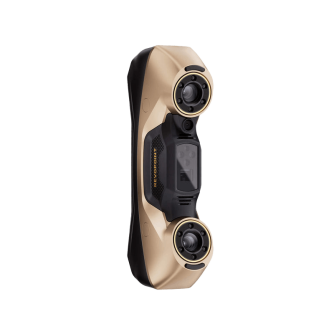

Revopoint MetroY Ultra 3D-Scanner

Artikelnummer: SCRV-1016

Hochpräziser 3D Scanner für kleine bis mittelgroße Objekte
5 Blue-Light-Scanmodi für unterschiedliche Geometrien und Oberflächen
Volumetrische Genauigkeit von 0,015 mm + 0,04 mm x L (m)
Scan dunkler und glänzender Oberflächen ohne Scanspray in Lasermodi
Wi-Fi 6, Revo Mirror und Battery Grip für flexible Einsätze
Ideal für Reverse Engineering, Qualitätssicherung und additive Fertigung

Typ (bitte auswählen): Standard Edition Standard Edition

CMM Edition CMM Edition

€ 1.949,22

inkl. 19% USt. ,

verfügbar

Bitte Variation wählen

Revopoint MetroY Ultra 3D-Scanner

€ 1.949,22

inkl. 19% USt. ,

Bitte Variation wählen

Schneller Versand

13+ Jahre Erfahrung

Sichere Bezahlung

PayPal Plus Visa Apple Google Klarna Visa Mastercard Billie Vorkasse

Revopoint MetroY Ultra 3D Scanner

Der Revopoint MetroY Ultra ist ein hochpräziser 3D Scanner für die berührungslose Digitalisierung kleiner bis mittelgroßer Bauteile. Entwickelt für Messaufgaben, Qualitätssicherung, Reverse Engineering, Rapid Prototyping und additive Fertigung, kombiniert das System blaulichtbasierte Laserscans mit strukturiertem Licht, hoher Scangeschwindigkeit und verifizierbarer volumetrischer Genauigkeit. Damit eignet sich der Scanner besonders für industrielle Anwendungen, in denen präzise 3D-Daten, reproduzierbare Ergebnisse und belastbare Prüfprozesse entscheidend sind.

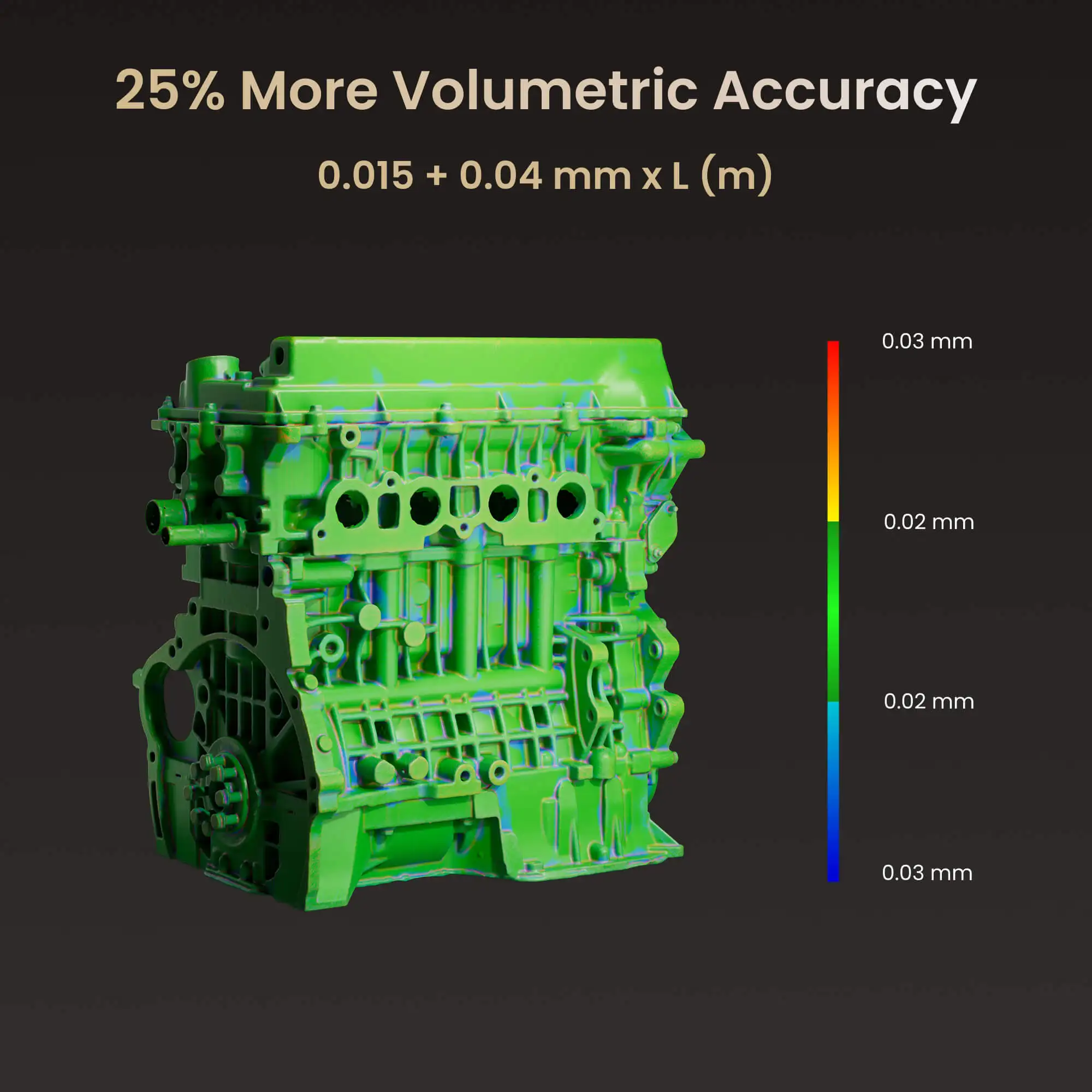

Revopoint MetroY Ultra für hochpräzise 3D-Messung und Bauteilprüfung

Für präzise 3D-Messung und industrielle Prüfprozesse entwickelt

Der MetroY Ultra ist konsequent auf messtechnische 3D-Erfassung ausgelegt. Seine volumetrische Genauigkeit von 0,015 mm + 0,04 mm x L (m) ermöglicht die Erfassung komplexer Geometrien für nachgelagerte Mess-, Validierungs- und Fertigungsentscheidungen. In Verbindung mit der optionalen beziehungsweise editionsabhängigen Verifikation vor Ort lässt sich die Scannerleistung in Echtzeit prüfen und dokumentieren.

      Die wichtigsten Vorteile auf einen Blick

5 Blue-Light-Scanmodi für unterschiedliche Bauteilgeometrien und Oberflächen

Volumetrische Genauigkeit: 0,015 mm + 0,04 mm x L (m)

Hohe Geschwindigkeit: bis zu 90 fps

Leistungsstarke Datenerfassung: bis zu 3.000.000 Punkte/s

Markerfreies Structured Light mit bis zu 7.000.000 Punkten/s

Scan dunkler oder glänzender Oberflächen ohne Scanspray in den Lasermodi

Wireless Scanning via Wi-Fi 6 mit Live-Feedback

Outdoor-Laserscans bei bis zu 100.000 Lux

HD-RGB-Kamera für farbige 3D-Modelle

Revo Metro Scan-Software für Windows und macOS

Revo Measure für zertifizierte 3D-Messung und Inspektion in der CMM Edition

Übersicht der Funktionen und Leistungsmerkmale des Revopoint MetroY Ultra

Blue-Light-Scanmodi des Revopoint MetroY Ultra für verschiedene Oberflächen und Geometrien

5 Scanmodi für unterschiedliche Geometrien und Oberflächen

Der Revopoint MetroY Ultra arbeitet mit fünf Blue-Light-Scanmodi, um verschiedene Bauteilgeometrien und Oberflächen sicher zu erfassen. Dadurch lässt sich der Scanner flexibel an reale Prüf- und Digitalisierungsaufgaben anpassen. Der High-Speed-Modus mit 34 Kreuzlinien ist für schnelle Datenerfassung auf ebenen, glänzenden oder dunklen Oberflächen ausgelegt. Der Detailmodus mit 15 parallelen Linien erfasst feine Details, Kanten und komplexe Oberflächenstrukturen besonders präzise. Der Deep-Holes-Modus mit Einzellinie wurde für schwer zugängliche Bereiche wie tiefe Bohrungen, Vertiefungen, Rillen und Gitterstrukturen entwickelt.

Structured Light und Auto Turntable für reproduzierbare Ergebnisse

Für werkstückreiche Geometrien mit ausreichend Merkmalen steht ein markerfreier Full-Field-Structured-Light-Modus zur Verfügung. Dieser erlaubt eine schnelle und präzise Digitalisierung ohne Markerpunkte mit bis zu 7.000.000 Punkten pro Sekunde. In Kombination mit dem Dual-Axis Turntable erzeugt der MetroY Ultra auf Knopfdruck hochpräzise, wiederholbare 3D-Modelle. Das ist besonders relevant für standardisierte Prüfabläufe, Serienbauteile und wiederkehrende Digitalisierungsaufgaben. Bei den Structured-Light-Modi, einschließlich Auto-Turntable, wird auf dunklen oder glänzenden Oberflächen Scanspray benötigt.

Produktansichten und Einsatzbereiche

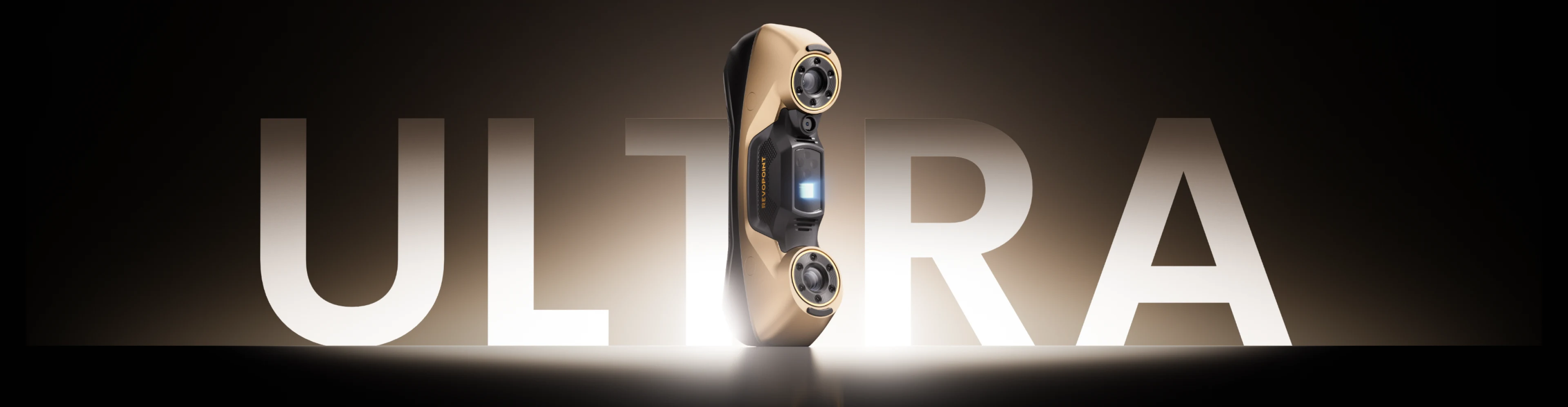

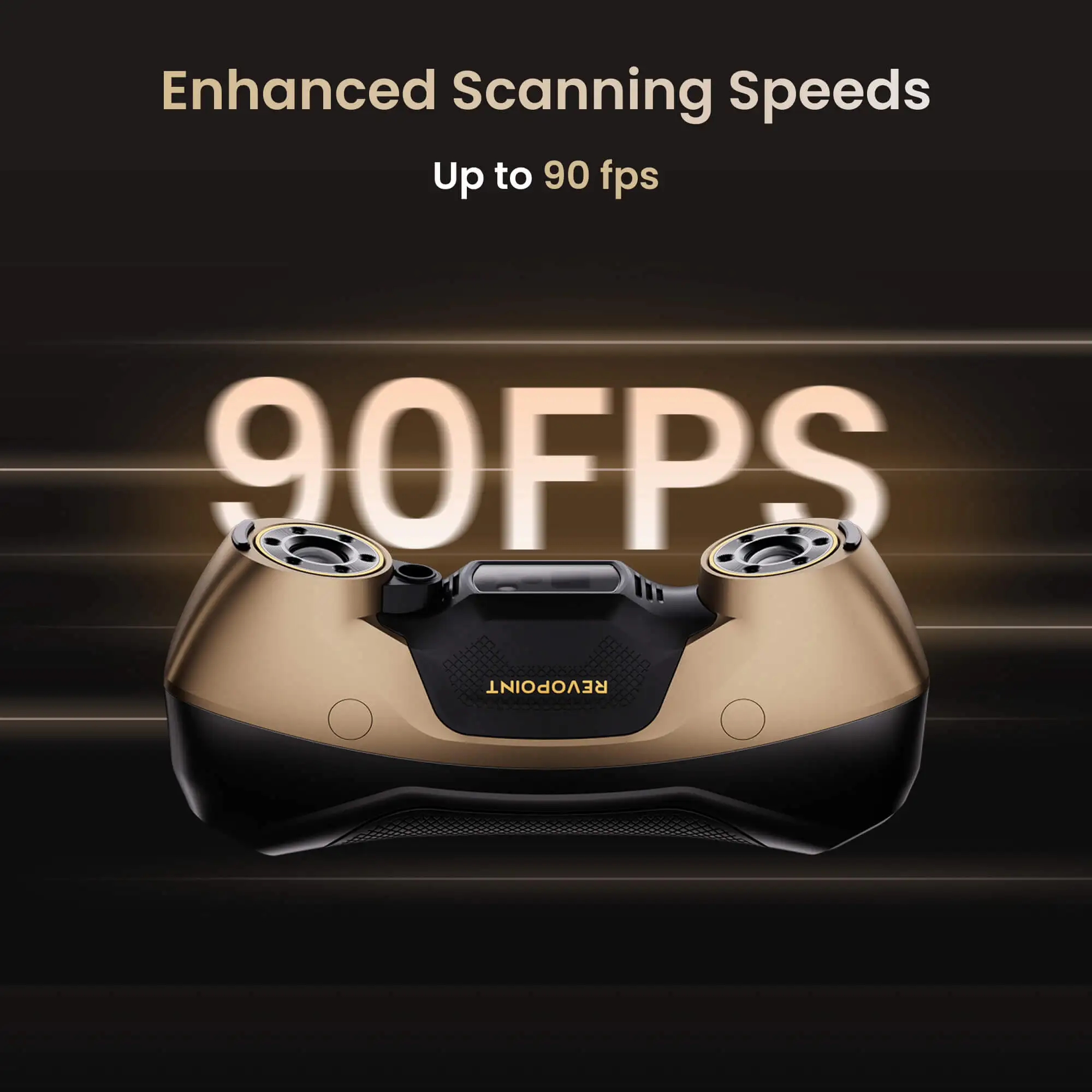

Revopoint MetroY Ultra 3D Scanner in Produktansicht

Revopoint MetroY Ultra beim 3D-Scan eines Bauteils

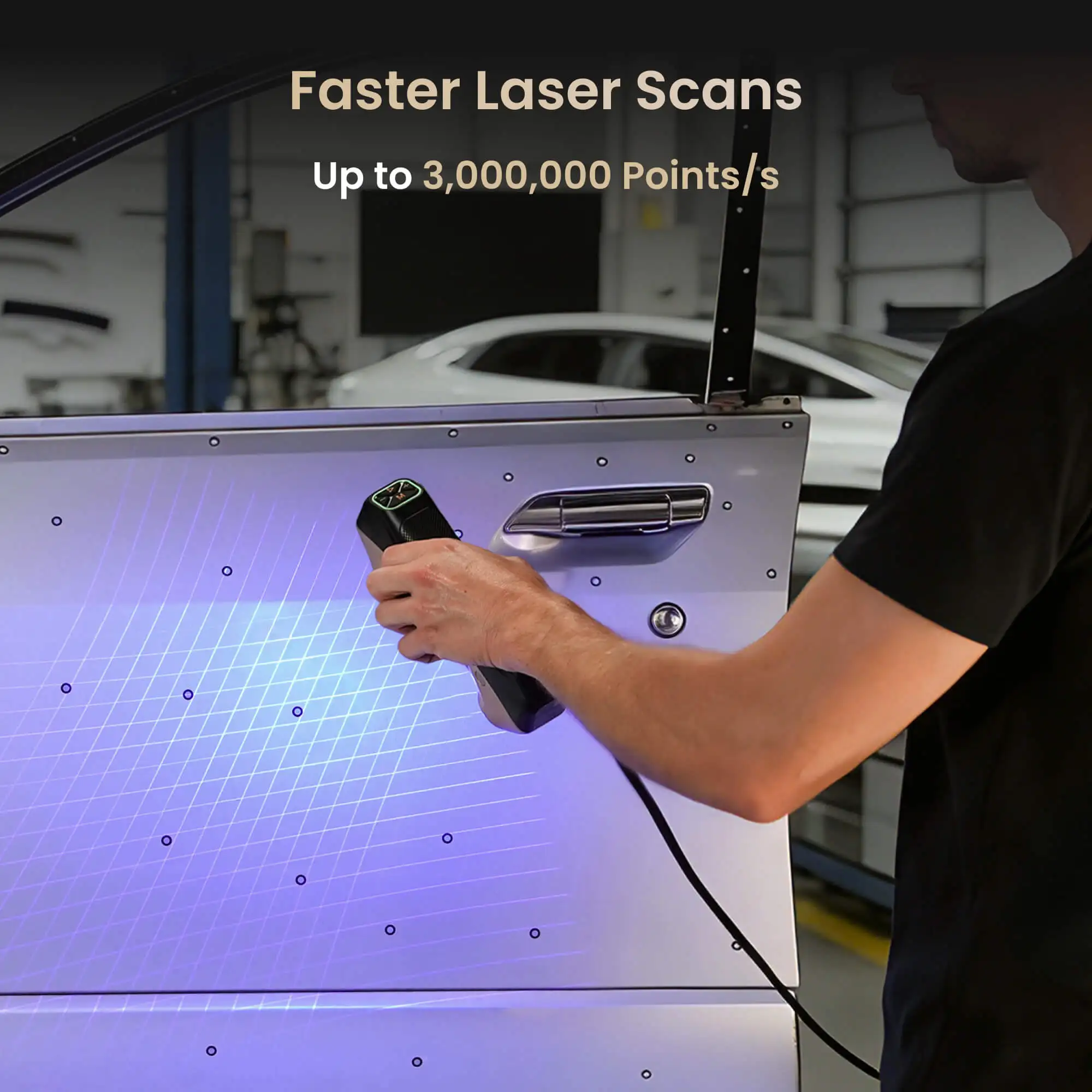

Revopoint MetroY Ultra für industrielle 3D-Scan-Anwendungen

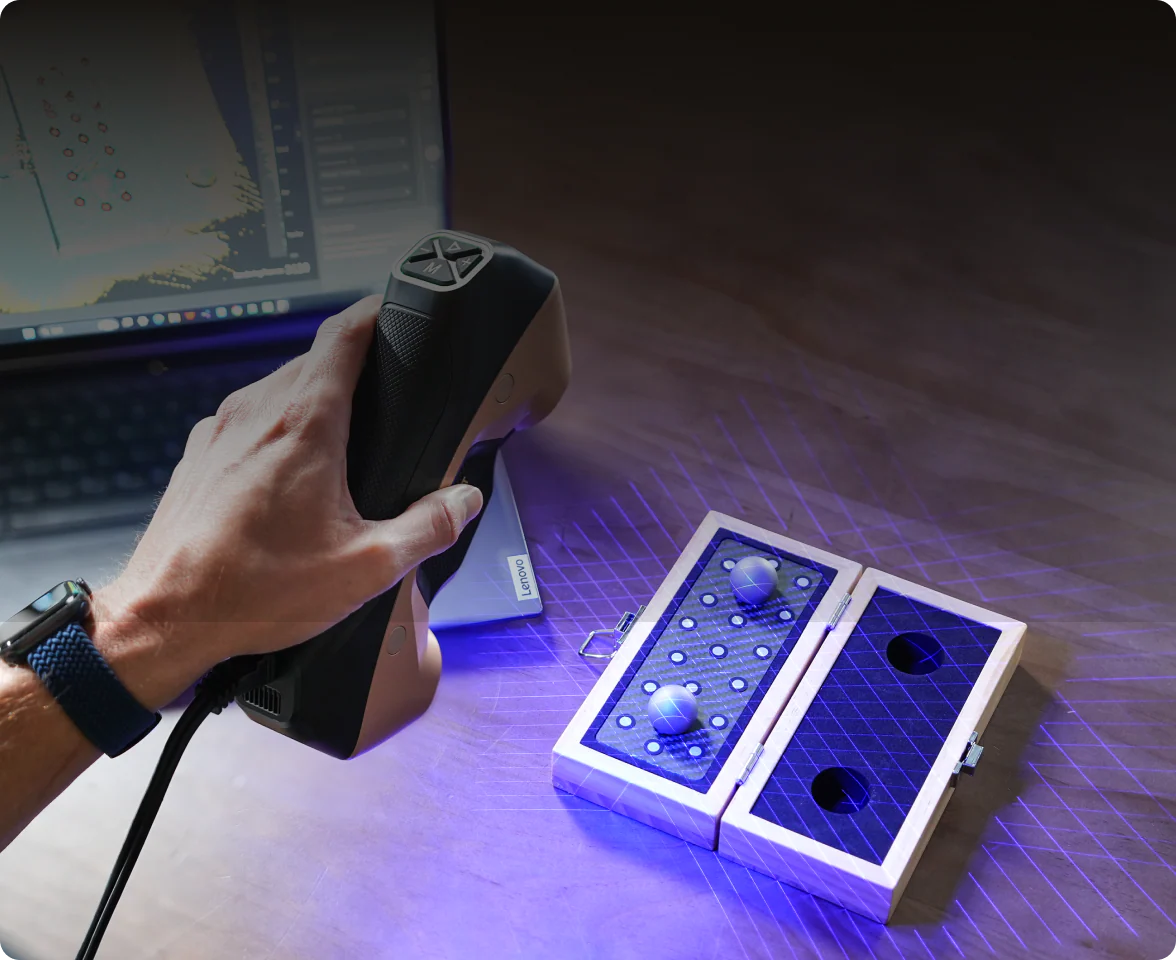

Prüfung der Messgenauigkeit mit Ball Plate beim Revopoint MetroY Ultra

Verifizierbare Genauigkeit für Messung und Qualitätssicherung

Der MetroY Ultra ist nicht nur ein 3D Scanner zur Geometrieerfassung, sondern ein Werkzeug für verifizierbare 3D-Messung. Mit der zertifizierten Ball Plate aus Carbonfaser kann die volumetrische Genauigkeit direkt vor Ort und in Echtzeit geprüft werden. Die Software vergleicht den Scan mit der individuellen Metrologie-Datei der Ball Plate, berechnet die volumetrische Abweichung und bestätigt die Leistungsfähigkeit des Systems. Diese Funktion ist besonders relevant für Anwender in der Qualitätssicherung, im Prüflabor, in der Fertigungskontrolle und überall dort, wo Messergebnisse nachvollziehbar und standardisierbar sein müssen.

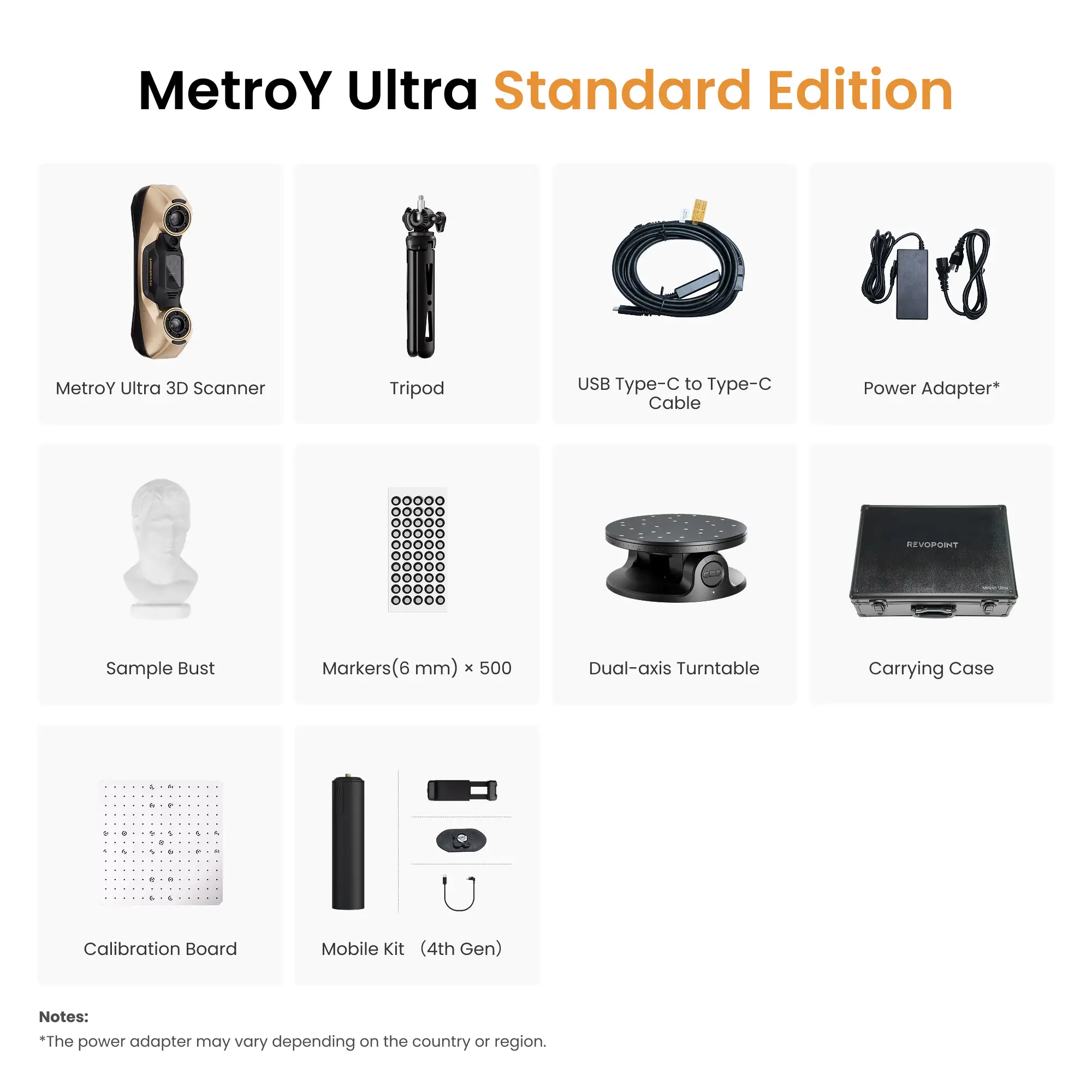

  Unterschied zwischen Standard und CMM Edition

Standard Edition: Enthält den Revopoint MetroY Ultra 3D Scanner für hochpräzise 3D-Scans, Reverse Engineering, Digitalisierung und industrielle Datenerfassung.

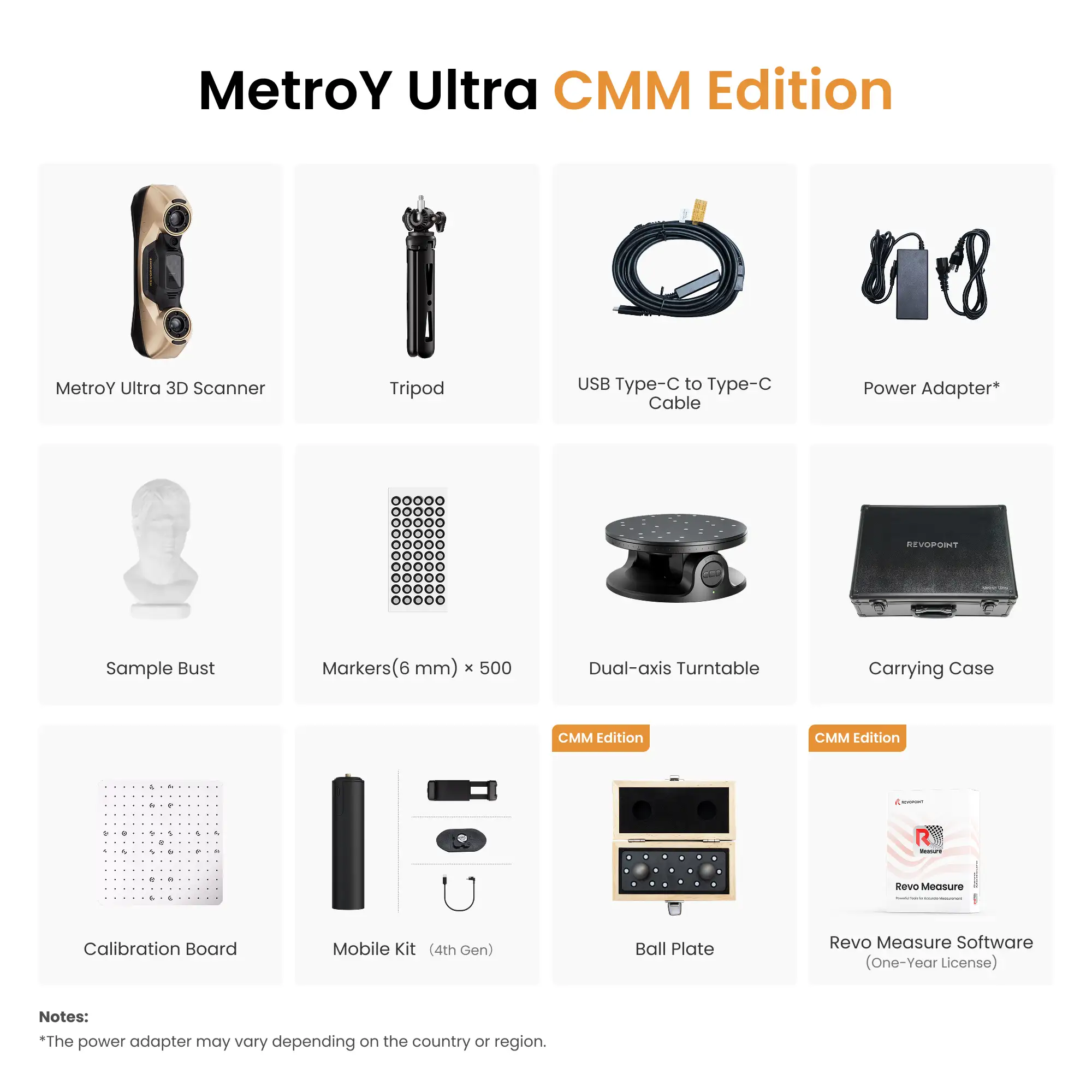

CMM Edition: Erweitert den Scanner um Funktionen für verifizierbare 3D-Messung und professionelle Inspektion.

Ball Plate inklusive: Nur die CMM Edition enthält die zertifizierte Carbonfaser-Ball-Plate zur Vor-Ort-Prüfung der volumetrischen Genauigkeit in Echtzeit.

Revo Measure inklusive: Die CMM Edition umfasst zusätzlich eine 1-Jahres-Lizenz für Revo Measure mit PTB-zertifizierten Metrologie-Algorithmen für normbasierte Prüf- und Messaufgaben.

Standard Edition ohne Messpaket: In der Standard-Version sind Ball Plate und Revo Measure nicht enthalten und müssen bei Bedarf separat erworben werden.

Für wen geeignet: Die Standard Edition ist ideal für 3D-Scan, Reverse Engineering und digitale Modellaufbereitung. Die CMM Edition ist die richtige Wahl für Qualitätssicherung, Bauteilprüfung, Inspektionsberichte und dokumentierte Messprozesse.

Revo Measure für zertifizierte 3D-Messung und Inspektion

In der CMM Edition ist die Software Revo Measure mit einer 1-Jahres-Lizenz enthalten. Die Lösung basiert auf PTB-zertifizierten Metrologie-Algorithmen und unterstützt standardbasierte Prüfprozesse für anspruchsvolle Engineering- und Qualitätskontroll-Workflows. Aus den erfassten 3D-Scandaten lassen sich verifizierbare Messungen ableiten, um Soll-Ist-Abweichungen präzise zu analysieren. Für die Dokumentation und Kommunikation können professionelle PDF-Reports mit Messdaten, Abweichungsdiagrammen und Farbkarten exportiert werden.

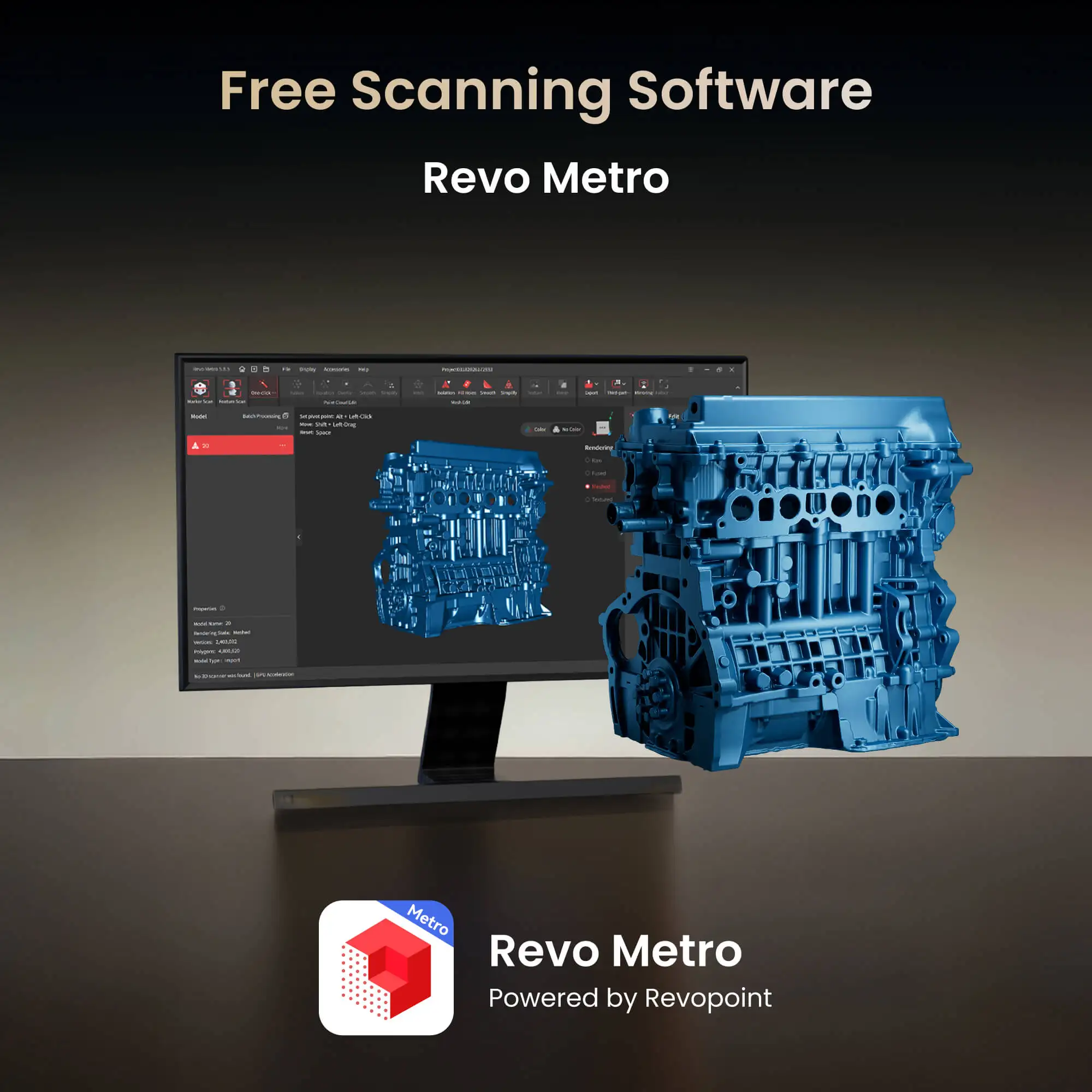

Revo Metro Software für Scan, Bearbeitung und Export von 3D-Daten

Kostenlose Revo Metro Scan-Software inklusive

Mit der kostenlosen Revo Metro Software lassen sich 3D-Scans in vier Schritten erstellen: Scannen, Verarbeiten, Bearbeiten und Exportieren. Die Software ist für Windows und macOS verfügbar und unterstützt die Ausgabe in den Formaten PLY, OBJ, STL, ASC, 3MF, GLTF und FBX. Granulare Scan-Einstellungen ermöglichen die gezielte Steuerung der Punktwolkenaufnahme. Während des Scanvorgangs sorgt das Echtzeit-Monitoring der Punktwolke dafür, dass fehlende Bereiche sofort erkannt werden.

Flexible Workflows für 3D-Scan, Reverse Engineering und additive Fertigung

Nach der Datenerfassung können Rohdaten automatisch bearbeitet oder manuell mit Werkzeugen für Fusion und Meshing optimiert werden. Für die Nachbearbeitung stehen Auswahl-, Bereinigungs-, Glättungs-, Vereinfachungs- und Lochfüllfunktionen zur Verfügung. Damit integriert sich der MetroY Ultra nahtlos in digitale Workflows rund um 3D-Druck, CAD, Reverse Engineering und additive Fertigung.

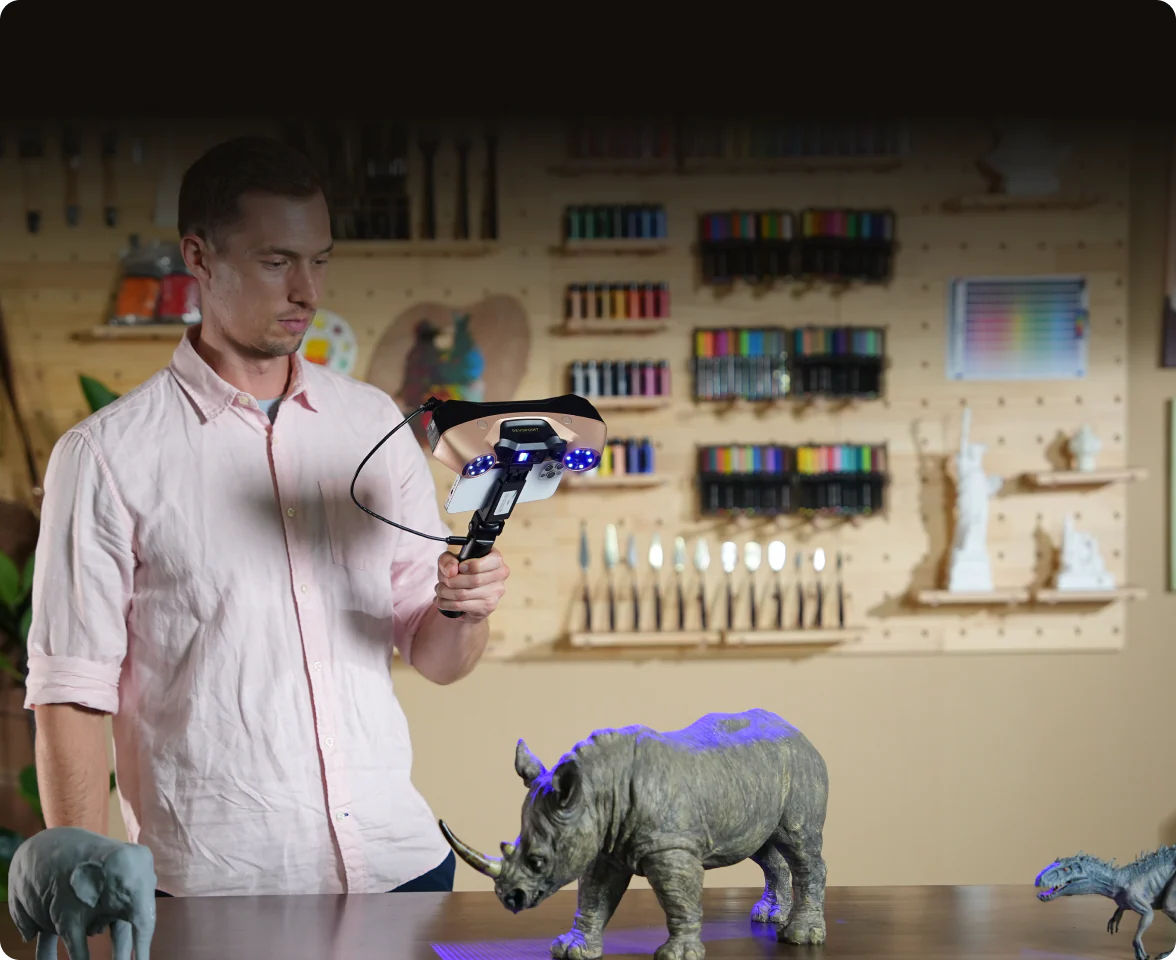

Kabelloses 3D-Scannen mit Wi-Fi 6 und Revo Mirror Live-Ansicht

Wireless Scanning und Live-Feedback in Echtzeit

Der Scanner unterstützt kabelloses Scannen per Wi-Fi 6. Dabei wird der Scan in Echtzeit auf einen PC übertragen, dessen Rechenleistung genutzt wird. Gleichzeitig kann das Live-Bild über Revo Mirror auf einem Endgerät oder Monitor angezeigt werden. So lassen sich Blindstellen oder unvollständige Bereiche unmittelbar erkennen und direkt nachscannen. Revo Mirror ist kompatibel mit Windows, macOS, iOS und Android.

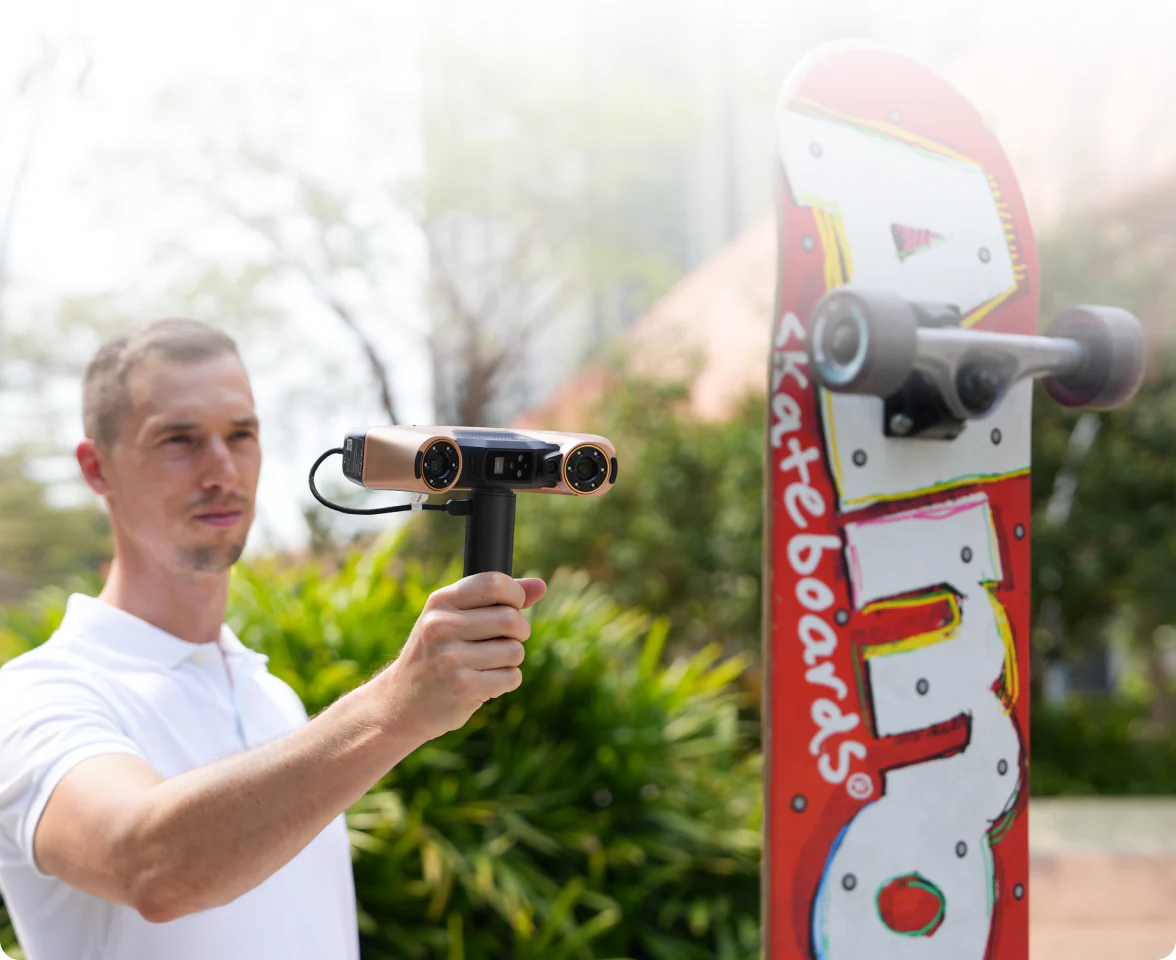

Revopoint MetroY Ultra für Outdoor-Laserscans bei hellem Umgebungslicht

Auch für Outdoor-Laserscans unter schwierigen Lichtbedingungen geeignet

Der Revopoint MetroY Ultra ist für Outdoor Laser Scans unter Umgebungslicht von bis zu 100.000 Lux ausgelegt. Damit kann das System auch unter anspruchsvollen Lichtbedingungen eingesetzt werden, beispielsweise bei Scans in Produktionsnähe oder im Außenbereich. Der mitgelieferte Battery Grip ermöglicht dabei bis zu 2,5 Stunden kontinuierliches Scannen und erweitert den Einsatzbereich deutlich.

Farbiges 3D-Modell mit Texturerfassung durch HD-RGB-Kamera

Real Color für farbige und realistische 3D-Modelle

Über die integrierte HD-RGB-Kamera erfasst der MetroY Ultra reale Farbinformationen und Oberflächentexturen. Dadurch entstehen farbige 3D-Modelle mit hoher visueller Aussagekraft. Diese Farbdaten lassen sich auch in Revo Measure nutzen, um Messberichte und Auswertungen anschaulicher und professioneller darzustellen. Für Anwendungen in Produktentwicklung, Dokumentation, Visualisierung oder digitaler Archivierung ist das ein klarer Mehrwert.

Präzisionskalibrierung und Scan-to-CAD

Zum Lieferumfang gehört ein photolithografisches Kalibrierboard, mit dem sich die Genauigkeit und Zuverlässigkeit des Scanners sicherstellen lässt. Diese regelmäßige Kalibrierung ist besonders in professionellen Umgebungen wichtig, in denen konstante Scannergebnisse und reproduzierbare Messwerte gefordert sind. Für die Weiterverarbeitung von 3D-Scandaten in CAD-Modelle steht Revo Design zur Verfügung. Die Software unterstützt Mesh-Bearbeitung, Freiformmodellierung, parametrische Modellierung und vollständige Scan-to-CAD-Workflows für Reverse Engineering, Produktentwicklung und industrielles Design.

      Typische Einsatzbereiche

Reverse Engineering: Erfassung komplexer Geometrien für exakte CAD-Rekonstruktionen, Nachkonstruktion und Ersatzteilentwicklung

Rapid Prototyping: Präzise Maßdaten zur Verkürzung von Entwicklungszyklen und zur Reduzierung von Iterationen

Quality Control: Schnelle Prüfung komplexer Werkstücke mit belastbaren 3D-Daten und klarer Abweichungsanalyse

Additive Manufacturing: Erstellung präziser digitaler Zwillinge für Reproduktion, Reparatur oder Redesign

Fazit

Der Revopoint MetroY Ultra 3D Scanner ist eine professionelle Lösung für Anwender, die mehr als reine Geometrieerfassung benötigen. Er verbindet präzises 3D-Scanning, verifizierbare Messgenauigkeit, flexible Scanmodi und leistungsfähige Software zu einem System, das in Entwicklung, Prüfung und Fertigung echten Mehrwert liefert. Für Unternehmen, die 3D-Scan, Messtechnik, CAD-Rückführung und additive Fertigung effizient miteinander verknüpfen wollen, ist der MetroY Ultra eine technisch überzeugende Lösung.


            MetroY Ultra – Technische Daten

            Eigenschaft
            MetroY Ultra

            Scanning Type
            Handheld and Desktop

            Technology
            Multi-line Laser Scan and Full-field Structured Light Scan

            Scannable Object Size
            Small to Medium

            Single-frame Precision, up to
            0.01 mm

            Single-frame Accuracy, up to
            0.015 mm

            Volumetric Accuracy
            0.015 mm + 0.04 mm × L (m), L is the length of the object.

            Fused Point Distance, up to
            0.05 mm

            Working Distance
            200 ~ 400 mm

            Single Capture Area at Nearest Distance
            152 × 138 mm at 200 mm

            Single Capture Area at Furthest Distance
            332 × 276 mm at 400 mm

            Angular Field of View (H × V)
            49 × 38°

            Minimum Scan Volume
            10 × 10 × 10 mm

            Maximum Scan Volume
            2 × 2 × 2 m

            Scanning Speed, up to

              NVIDIA GPU: 90 fps

              CPU: 60 fps

              Point Return Rate:

              Multi-line Laser Scan: 3,000,000 Points/s

              Full-field Structured Light Scan: 7,000,000 Points/s

            Depth Camera Resolution
            No publicity

            RGB Camera Resolution
            2 Megapixels

            Color Scanning
            Only in Auto Turntable Mode and Laser Line Marker Mode

            Tracking Methods
            Marker, Global Marker, Feature

            Outdoor Scanning
            Yes (Multi-line laser mode enables scanning in lighting environments of up to 100,000 lux)

            3D Light Source

              34 Blue Cross Laser Lines

              15 Blue Parallel Laser Lines

              1 Blue Deep Hole Single Laser Line

              62 Line Blue Full-field Structured Light

            Fill Lights
            12 Blue LEDs

            White Flash LEDs
            N/A

            Position Sensors
            N/A

            CPU
            4 core ARM, 2.0 GHz

            Built in Chip Computing
            Depth Computing

            Internal Storage
            N/A

            Memory (RAM)
            N/A

            Touchscreen Display
            N/A

            Buttons
            4

            Minimum PC Requirements

              macOS: CPU M2 Pro, RAM ≥ 16 GB

              Windows: CPU Intel i7 13th Gen or AMD Ryzen 7 5800, RAM ≥ 32 GB, GPU NVIDIA GeForce RTX 3060 (8GB)

              Note: If you're unsure about the CPU configuration, please ensure that the CPU has cores ≥ 8, threads ≥ 16, and a base frequency ≥ 2.4 GHz.

              Only in Laser Line Scanning modes, a dedicated graphics card is required for acceleration. AMD and MAC GPUs do not currently support acceleration.

            Recommended PC Requirements

              macOS: CPU M4 Pro or better, RAM ≥ 24 GB

              Windows: CPU Intel i9 12th Gen or better, RAM ≥ 64 GB, GPU NVIDIA RTX 4060 (8 GB) or better

            Mobile Requirements
            N/A

            Compatible Operating Systems
            Windows 10/11 (64-bit), macOS 11.0 or better

            Native system
            N/A

            Output File Formats
            PLY, OBJ, STL, ASC, 3MF, GLTF, FBX

            Ready to Print 3D Models
            ✔

            Wi-Fi
            Wi-Fi 6

            Bluetooth
            N/A

            Connector Type
            USB Type-C to Type-C

            Power Requirements
            DC 12V, 3A

            Battery
            N/A

            Scanner Weight
            450 g

            Dimensions (L × W × H)
            211 × 94 × 47 mm

            Special Object Scanning
            Please use scanning spray when scanning transparent or specular surfaces in Laser Line modes.

            User Recalibration
            Yes

            Power Bank Capacity
            5500 mAh (2.5 hours of battery life under average power consumption)

            Supported Accessories
            Marker Block Kit, Mobile Kit (4th Gen), Dual-axis Turntable, Ball Plate

            Note

              1. Precision is how close repeated measurements of the same object at a single angle are to each other. Accuracy is how close a measured value at a single angle is to the actual (true) value. They were both acquired in a controlled lab environment. Actual results might vary, subject to the operation environment.

              2. Class 2M Laser Safety Tips: (1) The product uses a Class 2M laser projector. Avoid looking directly at it at close range. Please refer to the Class 2M laser standard document for details. (2) To avoid retina damage, don't look directly into the laser beam through optical instruments capable of magnifying it (e.g., telescopes and camera lenses). (3) To prevent laser reflection, avoid placing reflective surfaces like mirrors or glass in the path of the laser beam.

              3. This product has flashing lights, which may not be suitable for people with photosensitive epilepsy.

              4. If you're unsure about the CPU configuration, please ensure that the CPU has cores ≥ 8, threads ≥ 16, and a base frequency ≥ 2.4 GHz.
